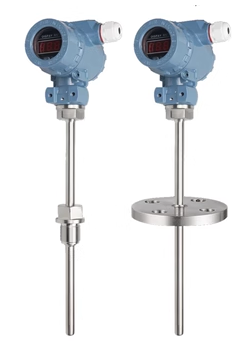

                     一體化溫度變送器

一體化溫度變送器是一種可以PC組態的兩線制智能溫度變送模塊，能接收Pt100熱電阻的信號輸入，量程可設定，并能對Pt100進行線性化處理輸出與溫度對應的4~20mA的電流信號。此模塊一般安裝在變送器的頭部接線盒里面。溫度變送器設計緊湊，線路采用低功耗設計，并且全部采用低溫漂的元器件，降低電路的發熱和環境溫度對變送器的影響。加強的抗干擾設計，使之可以長期穩定的工作在-40~80℃的工業級環境中。尤其是帶LED顯示的設計，解決了客戶需要帶顯示表頭的溫度變送器產品，整機采用微功耗設計，LED顯示可以在-40~80℃的工業級環境長期可靠使用。顯示面板具有按鍵和LED人機接口，既可以通過通信軟件組態校準，也可以通過面板人機接口來實現校準。

  特點：

1、定制ASIC電路,集成度更高,可靠性更好.加強的EMC抗干擾設計，硬件看門狗， 傳感器模擬信號的放大采用了真正的零漂移儀表放大器，非常高的直流和交流共模抑制能力，有效抑制感應在傳感器引線上的干擾信號，適合各種電磁環境惡劣的工業場合。

2、變送器對模擬電壓的數字化采用了24位高精度ADC，確保大動態范圍變化的信號轉換為數字量。

3、全部采用低功耗器件，確保兩線制4~20mA的低功耗特性，抗干擾能力更好,信號無損遠傳。

4、對P100采用了真正的雙恒流源激勵，真正的三線接法，有效抑制引線電阻的變化對儀表的精度的影響。 采用ITS-90溫標計算，高準確度，沒有非線性誤差。特殊設計溫度偏移功能，不管傳感器是正差還是負差，都可以人為偏移傳感器的零位誤差，確保每一批產品的一致性，適合大批量制造一致性溫度變送器。 模擬輸出環節采用了DAC電路和V/I變換電路，高抗干擾和高穩定性。

5、采用標準單線通信接口與計算機通信，通信只有一根線可以實現雙向與計算機的通信功能，并為此專門配套USB轉單線的數據通信接口。專用的校準組態軟件,全部數字校準，數字計算，確保在信號處理階段沒有誤差，軟件具有用戶版本和工廠版本，用戶版本無法修改校準參數。

6、全智能一體化的LED顯示接口，整體結構和性能保證。

 主要參數：

• 電源電壓：12~36VDC,推薦24VDC。

• 測量范圍：-200℃~850℃，可以PC組態。

• Pc接口：RS485（可選）

• 輸出信號：兩線制4~20mA,電流分辨率約1.6uA。限制電流：約22mA.

• 溫漂系數：<20ppm/℃或0.004%FS/1℃（基本量程）

  工作環境：溫度-40℃~85℃，濕度<85%,干燥無腐環境。

• 外形尺寸：直徑54mm*25mm圓柱形。

• 測量精度：0.1%FS
